Le fresatrici CNC (Controllo Numerico Computerizzato) utilizzano tracciati vettoriali per guidare gli utensili da taglio attraverso il materiale. Capire come queste macchine interpretano i tuoi file è essenziale per progetti di successo.

Come le macchine CNC usano i vettori

Dai vettori ai percorsi utensile

Il tuo vettore diventa un percorso utensile:

Posizione della linea = Traiettoria del centro utensile
Forme chiuse = Tagli a tasca o di profilo
Tracciati aperti = Incisione o intaglio a V

Compensazione utensile

A differenza dei taglio laser, gli utensili CNC hanno una larghezza significativa:

Fresa da 3 mm (1/8") — Lavoro di dettaglio
Fresa da 6 mm (1/4") — Uso generale
Fresa da 12 mm (1/2") — Rimozione rapida del materiale
Fresa da 19 mm (3/4") — Pannelli grandi

Quando vettorizzi per CNC, usa l'output di VectoSolve e poi semplifica i tracciati nel tuo software CAM. Le macchine CNC lavorano con archi e linee rette.

Preparare i vettori per il CNC

Dall'immagine al vettore

Convertire con VectoSolve
Pulire e semplificare i tracciati
Verificare le dimensioni
Esportare nel formato appropriato

Considerazioni critiche

Dimensione minima di dettaglio — limitata dall'utensile più piccolo:

Fresa da 3 mm: raggio minimo 3 mm
Fresa da 6 mm: raggio minimo 6 mm
Gli angoli interni sono sempre arrotondati

Formati file richiesti

Software	Formato principale	Alternative
VCarve	DXF, SVG	AI, EPS
Fusion 360	DXF, SVG	STEP, IGES
Carbide Create	SVG	DXF
Easel	SVG	Design diretto

Per la massima compatibilità DXF: versione R14 o 2004, unità corrispondenti al materiale, scala 1:1, polilinee semplificate, spline convertite in archi.

Operazioni di design

Tagli di profilo

Tagliare forme dal materiale: tracciati vettoriali chiusi obbligatori, compensare il diametro dell'utensile, aggiungere linguette di supporto, selezione interno/esterno.

Operazioni a tasca

Rimuovere materiale da un'area chiusa: i tracciati chiusi definiscono il confine, specificare la profondità, scegliere la strategia di svuotamento.

Intaglio a V

Incisione decorativa con frese a V: funzionano tracciati aperti o chiusi, profondità variabile in base alla larghezza, ideale per testo e dettagli, nessuna restrizione di larghezza minima.

Intaglio 3D

Per lavori tridimensionali: mappa di altezza da scala di grigi, vettore per il confine, passate multiple necessarie.

Linee guida per materiale

Legno

La direzione della venatura influisce sulla finitura. I legni duri richiedono avanzamenti più lenti. Considerare il movimento del legno. Dettaglio minimo: 1,5 mm con fresa piccola.

Plastica / Acrilico

La gestione del calore è critica. Avanzamenti rapidi, passate poco profonde. Il taglio concorde riduce la fusione. Bordi lucidati possibili.

Alluminio

Richiede fissaggio rigido. Usare lubrificante appropriato. Avanzamenti e velocità conservativi. Passate leggere multiple.

Schiuma e materiali morbidi

Pressione dell'utensile minima. RPM alto, avanzamento rapido. Forme semplici raccomandate. Ideale per prototipi.

Progetti CNC comuni

Insegne e scritte

Intaglio a V per testo elegante. Altezza minima del testo raccomandata: 25 mm. Texture di sfondo opzionali. Vernice trasparente per uso esterno.

Componenti per mobili

Dettagli di giunzione (mortase, tenoni), profili decorativi, riferimenti di allineamento, alloggiamenti per ferramenta.

Intarsi

Lavoro multi-materiale: offset preciso per l'accoppiamento, spessore del materiale corrispondente, canali per colla opzionali.

Flusso di lavoro consigliato

Schizzo o immagine concettuale
Vettorizzare con VectoSolve
Importare nel software CAD/CAM
Impostare materiale e utensili
Generare percorsi utensile
Simulare e verificare
Post-elaborare per la macchina
Eseguire sulla CNC

Simula sempre prima di tagliare: verifica gli spazi liberi dell'utensile, le collisioni, le profondità di taglio e stima il tempo di lavorazione.

Strategie di ottimizzazione

Percorsi utensile efficienti: minimizzare i cambi utensile, ottimizzare l'ordine dei percorsi, usare sovrapposizione appropriata.

Efficienza del materiale: annidare le parti, considerare venatura/motivo, pianificare gli scarti.

Linguette e ponti

Mantenere le parti sicure: minimo 2-4 per pezzo, evitare aree delicate, dimensioni uniformi per i lotti. Rimozione con sega a filo, utensile oscillante, scalpello e carteggiatura.

Risoluzione dei problemi

Problemi di importazione: convertire spline in archi, chiudere tracciati aperti, rimuovere linee duplicate, verificare le unità.

Problemi di qualità del taglio: regolare avanzamenti e velocità, verificare l'affilatura dell'utensile, controllare il fissaggio, aggiungere passate di finitura.

Conclusione

Creare vettori per la fresatura CNC richiede la comprensione sia del software di design che delle capacità della macchina. Inizia con vettori puliti da VectoSolve, considera le dimensioni degli utensili e le proprietà del materiale, e simula sempre prima di tagliare.

Prepara i tuoi file vettoriali CNC

Formato vettoriale CNC	Uso tipico	Dettaglio min	Compatibilità
SVG	Taglio 2D e incisione	0,5 mm	VCarve, Easel, LightBurn
DXF (R12)	Importazione CAM universale	0,1 mm	Fusion 360, Mastercam, SolidWorks
G-code	Controllo diretto macchina	Dipende dalla macchina	GRBL, Mach3, LinuxCNC
STL	Fresatura e intaglio 3D	0,05 mm	Fusion 360, Aspire, Carveco
AI/EPS	Trasferimento design a CNC	0,5 mm	Illustrator → esportazione DXF

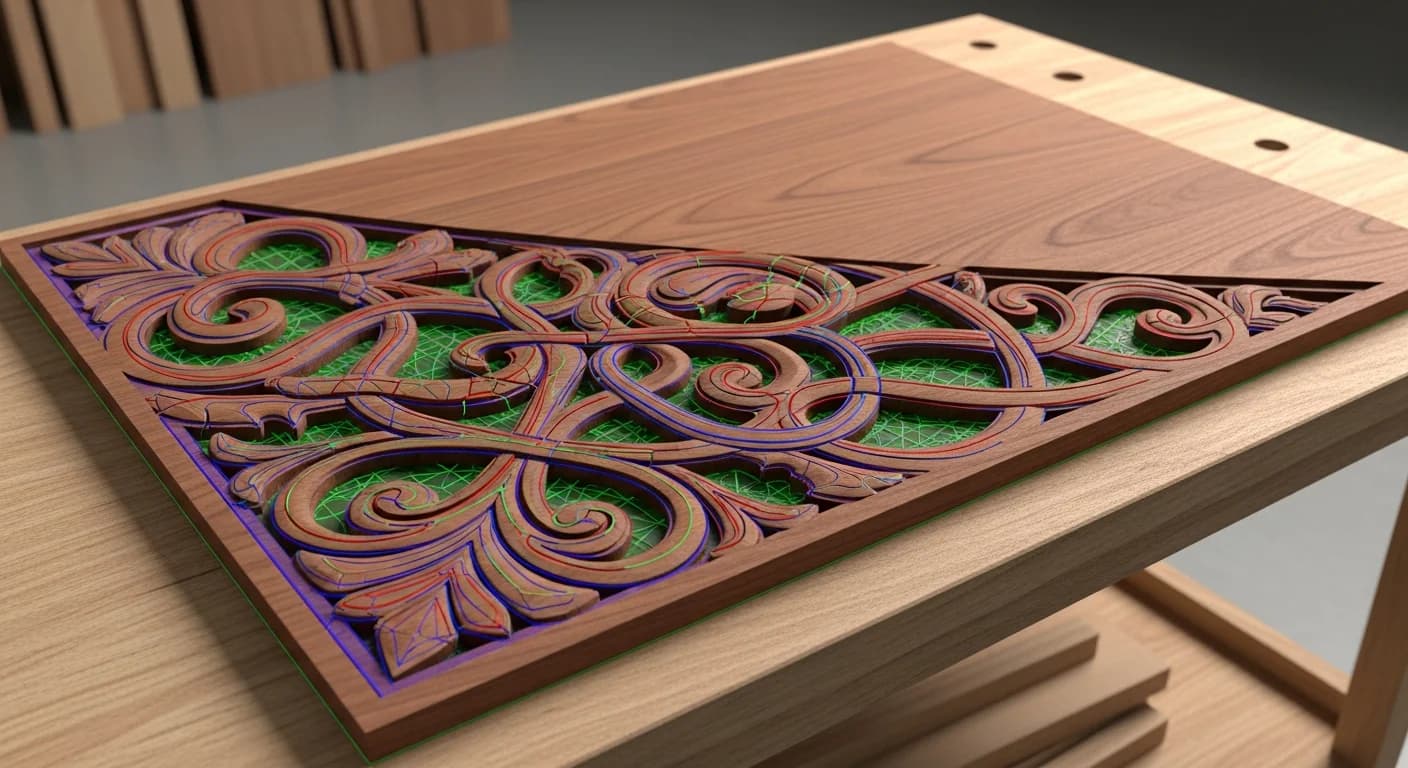

Creare file vettoriali per fresatura CNC: guida completa
